Sync Bone

バージョン情報

v1.20.0で追加。v1.21.0で適用方向・距離減衰・スケールカーブなどが大幅に強化されました。

Sync Bone機能は、物理制御下のボーンに対して、指定したボーン（同期元）の移動・回転を適用する機能です。スカートが足を貫通するのを防ぐのに効果的です。

概要

従来、スカートなどの貫通対策にはコリジョンを使用していましたが、複雑な形状や動きに対応するのが難しい場合がありました。Sync Bone機能を使用すると、コリジョンを使わずに足などのボーンの動きを物理ボーンに反映させることができます。

仕組み

足のボーン（同期元 = Bone）
    ↓ 位置・回転を取得
[Sync Bone処理]
    ↓ 物理ボーンに反映（適用方向・スケール・距離減衰を考慮）
スカートのボーン（同期先 = TargetRoots）

同期元のボーンが移動・回転すると、その動きが物理ボーンに反映され、貫通を防ぎます。

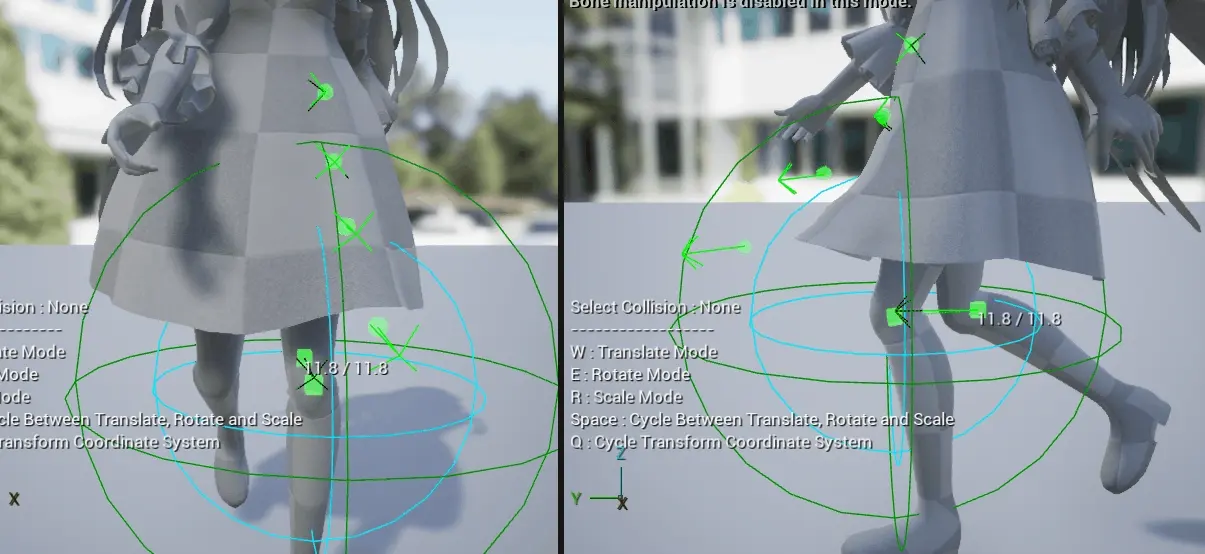

Sync Boneによる貫通防止の仕組み

設定方法

1. KawaiiPhysicsノードを選択
2. Sync Bones 配列（Force カテゴリ）に要素を追加
3. 同期元ボーン（Bone）と同期先（TargetRoots）を設定

FKawaiiPhysicsSyncBone

プロパティ	型	説明
Bone	FBoneReference	同期元のボーン（例: 足のボーン）
TargetRoots	TArray<FKawaiiPhysicsSyncTargetRoot>	同期先のボーン/チェーン（下記）
GlobalScale	FVector	全体に適用される移動の度合い（0.0〜1.0、既定 (1,1,1)）
ScaleCurveByDeltaDistance	FRuntimeFloatCurve	同期元の移動距離に応じて補正量にスケールをかけるカーブ（X: 移動距離、Y: スケール）
ApplyDirectionX / Y / Z	ESyncBoneDirection	各軸の移動を適用する方向（既定 Both）

FKawaiiPhysicsSyncTargetRoot（同期先の指定）

TargetRoots の各要素では、同期先のボーンと、その配下チェーンへの適用を設定します。

プロパティ	型	説明
Bone	FBoneReference	適用対象のボーン
bIncludeChildBones	bool	このボーンの子ボーンもすべて対象にするか（既定 true）
ScaleCurveByBoneLengthRate	FRuntimeFloatCurve	TargetRootからの長さ割合に応じて影響度にスケールを適用（X: LengthRate、Y: Scale）

bIncludeChildBones を有効にすると、指定ボーンの子ボーンが自動的に同期先（ChildTargets）として展開されます。ScaleCurveByBoneLengthRate を使うと、TargetRootに近いボーンほど強く、先端ほど弱く、といった段階的な適用が可能です。

ESyncBoneDirection（適用方向）

各軸ごとに、どの方向の移動を適用するかを指定します。

値	説明
Both	両方向の移動を適用（既定）
Positive	正方向の移動のみ適用
Negative	負方向の移動のみ適用
None	移動を適用しない

例えば、足が外側に動いたときだけスカートを押し出したい場合などに、軸と方向を限定できます。

距離減衰（Distance Attenuation）

同期元ボーンと同期先の距離に応じて、適用量（Alpha）を減衰させる設定です。離れたボーンへの過剰な影響を抑えられます。

プロパティ	型	説明
bEnableDistanceAttenuation	bool	距離減衰を有効化（既定 false）
AttenuationInnerRadius	float (cm)	この距離以内は減衰しない
AttenuationOuterRadius	float (cm)	この距離以上は最大減衰量がかかる
MaxAttenuationRate	float	最大減衰量（0=減衰なし、1=適用量が0になる）

距離 ≤ Inner          : 減衰なし（フル適用）
Inner < 距離 < Outer  : 距離に応じて補間
距離 ≥ Outer          : 最大減衰（MaxAttenuationRate）

使用例: スカートの足貫通対策

足のボーンを同期元（Bone）に、近くのスカートボーンを同期先（TargetRoots）に設定します。

同期元: thigh_l / thigh_r （足のボーン）
同期先: skirt_front_l_01, skirt_side_l_01 ... （スカートのボーン）

• まず GlobalScale を低め（0.3〜0.5）に設定し、徐々に上げて調整します。
• bIncludeChildBones を有効にすると、スカートチェーン全体へまとめて適用できます。
• 足が体側に動いたときだけ反映したい場合は ApplyDirection を限定します。

Collisionとの組み合わせ

Sync Bone機能とCollisionを組み合わせることで、より確実な貫通防止が可能です。

SyncBoneとCollisionの組み合わせによる貫通防止効果

BoneConstraintとの組み合わせ

Sync Bone機能とBoneConstraint機能を組み合わせることで、より自然なスカート表現が可能です。

SyncBone、BoneConstraint、Collisionを組み合わせた完全なデモ

• Sync Bone: 足との貫通を防止
• BoneConstraint: スカートのボーン間の距離を維持

[BoneConstraint] ← ボーン間の距離を維持
       ↓
スカートのボーン
       ↑
   [Sync Bone] ← 足の動きを反映

注意点

警告

• GlobalScale が高すぎると、物理の動きが不自然になる場合があります。まずは低い値（0.3〜0.5）から調整してください。
• 距離減衰を併用すると、遠いボーンへの過剰な影響を抑えられます。

コリジョンとの比較

方式	メリット	デメリット
コリジョン	物理的に正確	設定が複雑、計算コスト高
Sync Bone	軽量、設定が簡単	物理的な正確性は低い

多くの場合、Sync Boneとコリジョンを併用することで最良の結果が得られます。Bone Subdivision と組み合わせると、さらに細かい貫通対策が可能です。
