Simple World Collision

未正式リリース

この機能はまだ正式リリースされていません。KawaiiPhysics v1.22でリリース予定です。開発中のため仕様が変更される場合があります。

概要

廊下で壁に近づいたときや、椅子のそばに立ったとき、髪や裾が周囲の物を突き抜けることがあります。キャラクター側の手作業コリジョンで周囲まで対応しようとすると、物ごとに形を用意・調整する作業が増えます。

Simple World Collisionは、近くの物が持つSimple Collisionを集めて、髪や服のボーンを形状の外へ押し戻します。レベル側の当たり判定を利用できるので、家具や壁のそばでも揺れを確認したい場面に使えます。

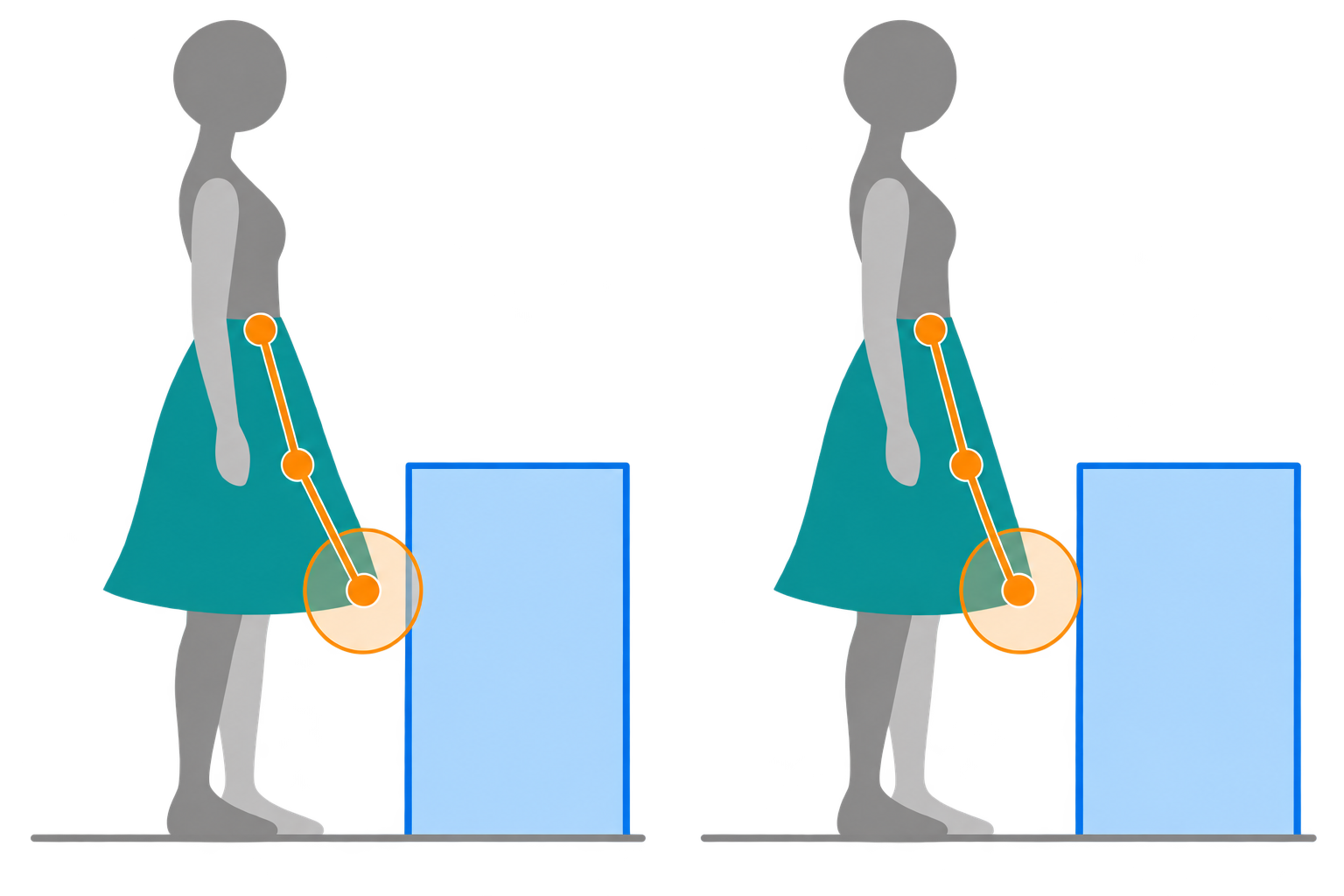

AI生成の模式図。橙の円を、青い箱の外へ押し戻す考え方です。

使用方法

対象オブジェクトにはSimple Collisionと、揺らすメッシュのObject TypeへのBlock応答が必要です。ノード側で収集するには次のように設定します。

1. Kawaii Physicsノードの Collision > Simple World Collision を開きます。
2. Use Simple World Collision をオンにします。
3. Source を Local にします。
4. レベルを再生します。
5. キャラクターを箱へゆっくり近づけます。

主な設定と既定値

設定	既定値	意味
Use Simple World Collision	false	この機能を有効にする
Source	Local	このノード側で収集する
Gather Interval	0.2秒	新しい周辺対象を収集する間隔。0なら毎フレーム
Object Types	空	空の場合はWorldStaticとWorldDynamic
Override Gather Radius	false	無効時はメッシュのBoundsから収集範囲を算出
Gather Radius	200cm	半径の上書きが有効な場合に使う値
Convex Shape	Convex Hull	凸形状の平面セットを使う
Ground Collision	true	地面情報を薄いBoxとして取り込む
Skeletal Mesh Collision	None	周囲のSkeletalMeshに対する形状の扱い

Object Types に属していても、所有SkeletalMeshComponentのObjectTypeを Block するコンポーネントだけが収集されます。Override SkelComp Collision Params が有効な場合は、そのObjectTypeが使われます。OverlapやIgnoreの対象は収集されません。収集済みコンポーネントの位置は毎フレーム更新されます。

収集条件と制約

薄い壁や高速移動では通り抜けることがあります。移動経路を調べるSweepではなく、現在の形状から押し出す処理です。必要に応じてWorld Collisionを併用できます。

Convex Hullと地面

Convex Shape は Convex Hull、Bounding Box、Bounding Sphere、None から選びます。既定のConvex Hullは実形状の平面セットを使用します。ハル情報が取れない場合や、Project Settingsの Max Convex Planes（既定64）を超える場合はBounding Boxへフォールバックします。

LandscapeやComplex Collisionだけのメッシュは通常の形状収集の対象外です。ただし Ground Collision は別経路で、所有Actorの地面情報を使用し、なければ下方向のトレースで地面を求めます。このため、すべての処理がトレースなしになるわけではありません。

周囲のSkeletalMeshに当てる場合は Skeletal Mesh Collision を Bounding Box または Physics Asset にします。Physics Assetモードのポーズ情報は1フレーム遅れる場合があり、アニメーション由来のボーンスケールは形状サイズへ反映されません。

IKawaiiPhysicsGroundProvider

自作MovementやMover側ですでに床を調べている場合、服の地面判定にもその情報を使いたい場面があります。Ground Providerは、移動処理が持つ床情報をSimple World Collisionへ渡す入口です。取得済みの結果を使えるため、Provider内で床を調べ直す必要がありません。

1. Simple World Collisionの Ground Collision を有効にします。
2. 所有Actorまたはコンポーネントへ IKawaiiPhysicsGroundProvider を実装します。
3. GetKawaiiPhysicsGround からキャッシュした床情報を返します。

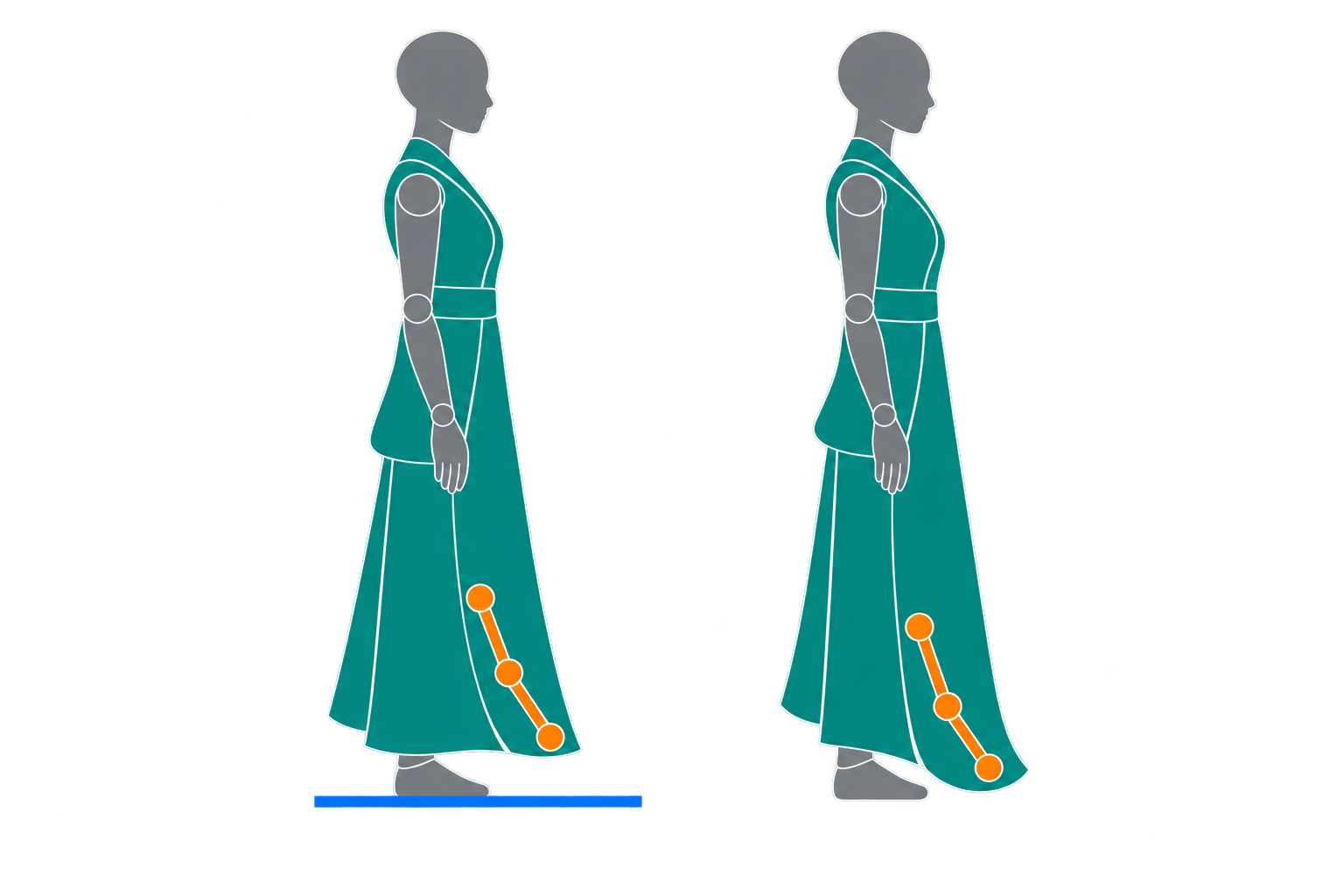

AI生成の模式図。床ありの情報と、床なしの情報を渡した場合を比べています。

IKawaiiPhysicsGroundProvider

IKawaiiPhysicsGroundProvider はMover・自作Movement Component・Blueprint Pawnなどから、Simple World Collisionの地面情報を供給するインターフェースです。Ground Collision を有効にしたうえで、所有Actorまたはそのコンポーネントに実装し、GetKawaiiPhysicsGround(SkelComp) から FKawaiiPhysicsGroundHit を返します。検索は所有Actorからアタッチ親へ最大8段階進みます。

毎フレーム呼ばれるため、移動処理で既に得た床情報をキャッシュして返してください。インターフェース内で追加トレースを行う設計は避けます。Moverの床情報を自動で読み取る専用アダプターではなく、その情報を返す実装を用意するための接点です。

戻り値	動作
bNoGround=true	地面Boxを即座に除去。bHitに関係なくCharacterMovement／トレースへフォールバックしない
bNoGround=false, bHit=true	ワールド空間のLocation・Normalを使う。Componentは任意
両方false	情報未取得としてCharacterMovementのCurrentFloor、次いで下方向トレースへ進む

ジャンプや空中移動で「床なし」と判断できる場合は bNoGround=true を返します。「床を調べていない」場合の両方falseとは意味が異なります。LandscapeやComplex-only床も、地面情報のこの別経路で扱えます。

v1.22予定の機能一覧 · 正式版のコリジョン設定

Local・Shared・Auto

Source の Shared / Auto は、同じActorファミリーの Kawaii Physics Shared Publisher と共有タグを使います。既存のShared CollisionのSourceノードとは役割が異なります。

• Shared: Publisherの収集結果を使用。Publisherがない間は押し出しを行いません。
• Auto: Publisherがあれば共有し、なければLocalへ戻ります。
• 共有中の収集設定はPublisher側の値が使われます。
